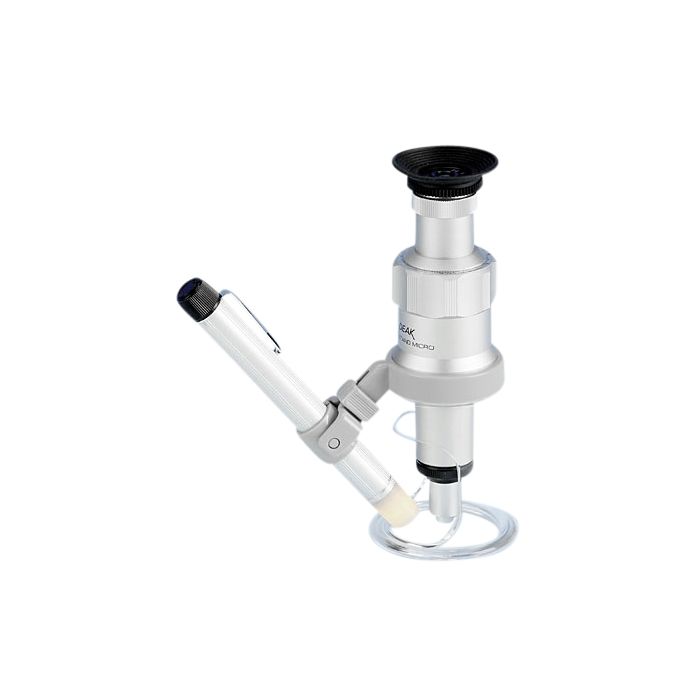

PEAK 2034 Messmikroskop, 20x / 40x / 60x / 100x / 150x / 200x /300x

Una de las principales ventajas del microscopio de medición PEAK 2034 es su fácil manejo. Simplemente coloque el microscopio sobre el área que desea medir y enfoque; eso es todo. Gracias a la base de acrílico transparente, la superficie que se va a inspeccionar puede verse desde todos los ángulos, facilitando la localización del punto de medición. El enfoque se realiza mediante la rotación coaxial del tubo. Debido al corto recorrido óptico del microscopio, el objeto aparece invertido.

Disponible con factores de aumento de 20, 40, 60x, 100x, 150x, 200x y 300x, el microscopio PEAK 2034 es adecuado para medir la longitud, el grosor, la altura o la profundidad de objetos con diferentes niveles.

El sistema óptico consta de una lente y un ocular. Todas las lentes están recubiertas para proporcionar imágenes nítidas y de alto contraste. Hay siete tipos de lentes disponibles: 2x, 4x, 6x, 10x, 15x, 20x y 30x. El ocular tiene un factor de aumento de 10x y el plano focal está equipado con una escala. La contaminación de la escala por polvo no es posible gracias al diseño Huygens con el plano focal dentro del sistema de lentes. La lente más cercana al ocular puede desplazarse girando el anillo de ajuste, de modo que la escala pueda adaptarse a la corrección visual del observador. El ocular asociado a cada factor de aumento (lente objetivo) puede sustituirse simplemente extrayéndolo.

Se pueden pedir lentes adicionales en cualquier momento y se intercambian fácilmente. Sin embargo, si se cambia una lente únicamente para una comprobación visual, no es necesario cambiar el ocular; de lo contrario, es importante pedir el ocular correspondiente con cada lente adicional. La instalación del ocular adecuado para cada lente garantiza mediciones correctas.

Las mediciones de profundidad con una precisión de 0,1 mm se obtienen utilizando la escala grabada en el anillo de enfoque junto con la aguja del tubo coaxial. Simplemente enfoque diferentes niveles de un objeto y lea la diferencia en esta escala.

La iluminación lateral permite realizar mediciones en superficies oscuras o en habitaciones con poca luz. Para el funcionamiento se necesitan dos pilas AA de 1,5 V. El microscopio se suministra en una caja de transporte acolchada que ofrece un transporte seguro y espacio para cuatro lentes adicionales disponibles como accesorios. Descargue la ficha técnica para obtener todos los detalles.

Aumento	20x	40x	60x	100x	150x	200x	300x
Campo de visión	7.2 mm	3.6 mm	2.4 mm	1.45 mm	0.96 mm	0.72 mm	0.48 mm
Longitud de medición	6.0 mm	3 mm	2 mm	1.2 mm	0.9 mm	0.6 mm	0.4 mm
Escala	0.1 mm	0.05 mm	0.02 mm	0.01 mm	0.005 mm	0.002 mm	0.001 mm
Distancia de trabajo	36 mm	18.7 mm	10.8 mm	5.7 mm	9.2 mm	6.7 mm	4 mm
Apertura numérica	0.06	0.12	0.15	0.9	0.24	0.35	0.4
Distancia focal	35 mm	22 mm	16.5 mm	10.7 mm	7.3 mm	5.7 mm	3.9 mm
Peso	241 g	241 g	241 g	241 g	241 g	241 g	241 g
Dimensiones	63 x 172 mm	63 x 172 mm	63 x 172 mm	63 x 172 mm	63 x 172 mm	63 x 172 mm	63 x 172 mm
Ocular	10x	10x	10x	10x	10x	10x	10x
Lente	2x	4x	6x	10x	15x	20x	30x
