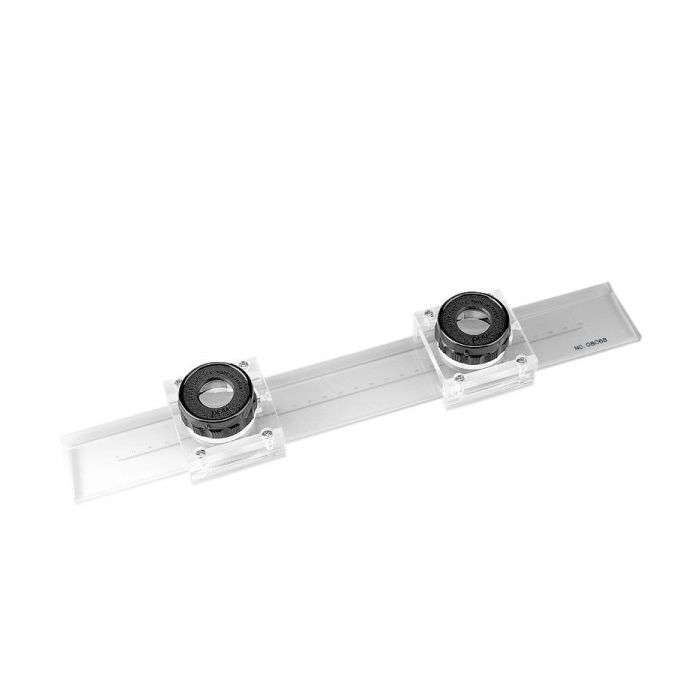

Escalas de vidrio PEAK 1972-S con dos lupas enfocables de 10x y una graduación métrica de 0,1 mm.

La medición de distancias mayores con lupas de medición es posible solamente hasta cierto punto, debido a la longitud de las escalas. Las varillas de medición de cristal PEAK son el complemento óptimo para la determinación rápida y sencilla de longitudes y distancias. Las cuatro longitudes de 300 mm, 500 mm, 700 mm y 1.000 mm se suministran con dos lupas de lectura 10 x acromáticas y enfocables (véase lupa de medición 1983). Las lupas de estas varillas de medición tienen un campo de visión de 20 mm. Las monturas acrílicas para las lupas tienen muelles laminados integrados en los laterales para evitar que resbalen. Se incluyen estuches forrados de seda separados para la varilla de medición de cristal y las dos lupas. Las graduaciones son 01 mm Las graduaciones con una anchura de 0,02 mm están marcadas en cinco alturas (en Y) en la varilla de medición. Graduación 0,1 mm = 1,0 mm, Graduación 0,5 mm = 1,4 mm, Graduación 1,0 mm = 1,8 mm, Graduación 5 mm = 2,4 mm y Graduación 10 mm = 3,0 mm.

Al medir distancias y longitudes es necesario asegurarse de que la escala sea paralela al objeto a medir, para evitar errores de medición. No se incluye un certificado de calibrado con las varillas de medición de cristal 1972-S, fabricadas de conformidad con los estándares internacionales.

Si se desea, las varillas con longitudes de medición con un coste adicional. Esto incrementará el plazo de entrega en aprox. 5-6 días. Para calcular el importe del certificado de calibración, necesitamos información sobre el número de puntos de medición / distancias requeridas en el certificado de calibración.

Datos técnicos de las escalas de vidrio 1972-S:

• Escala de medición: Graduación = 0,1 mm , inscrito 0 10 20 ... (mm)
• Las graduaciones y los números aplicados al cuerpo de cristal son muy nítidos y resistentes a los arañazos.
• El grosor de la marca de graduación es de 0,020 mm.
• Precisión de la graduación ± (0,003 mm + 3L / 1.000.000) (Las dimensiones se refieren a 20°C)
• Coeficiente de dilatación térmica: 9 x 10-6 / 1K
• Índice de refracción = 1,5195
• Material = Vidrio flotado (seleccionado)
• ¡Escala no promediada / centrada en el cuerpo de vidrio! (uso múltiple) Longitud del cuerpo de vidrio = ver abajo
• Anchura del cuerpo de cristal = 49 mm
• Espesor del cuerpo de vidrio = 9,8 mm

Disponible en longitudes (rango de medición de la báscula):

• 300 mm / 12" = longitud total 360 mm (± 1mm)
• 500 mm / 20" = longitud total 560 mm (± 1mm)
• 700 mm / 32" = longitud total 780 mm (± 1mm)
• 1.000 mm / 40" = longitud total 1.060 mm (± 1mm)

Varillas de medición de cristal 1972
1.854 MB, 22.02.2022, PDF
